选后声测管的小技巧
来源: 管理员 | 发布时间: 2019-11-23 | 3193 次浏览

声测管选购

声测管材质的选择,以透声率较大、便于安装及费用较低为原则。

声脉冲从发射换能器发出,通过耦合水到达水和声测管管壁的界面,再通过管壁到达声测管管壁与混凝土的界面,穿过混凝土后又需穿过另一声测管的两个界面而到达接收换能器。

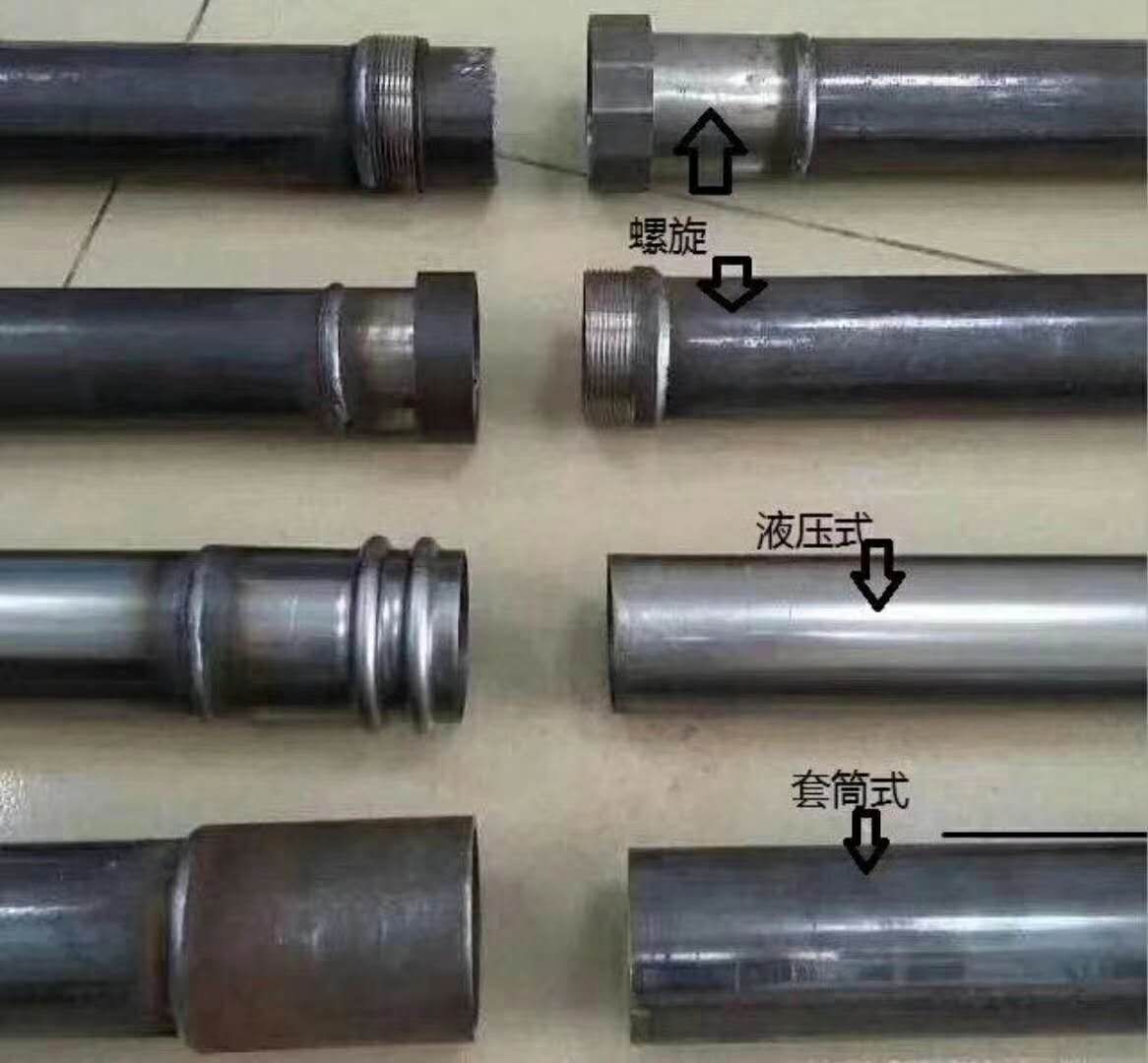

声测管

因此,声测管形成4个界面,每个界面的声能透过系数可按下式计算:

式中:

——某界面的声能透过系数;

——界面两侧介质的声阻抗率

发射和接收换能器之间4个界面的总透声系数为

声阻抗率较低,用做声测管具有较大的透声率,通常可用于较小的灌注桩,在大型灌注桩中使用时应慎重,因为大直径桩需灌注大量混凝土,水泥的水化热不易发散:鉴于塑料的热膨胀系数与混凝土的相差悬殊,混凝土凝固后塑料管因温度下降而产生径向和纵向收缩,有可能使之与混凝土局部脱开而造成空气或水的夹缝,在声通路上又增加了更多反射强烈的界面,容易造成误判。

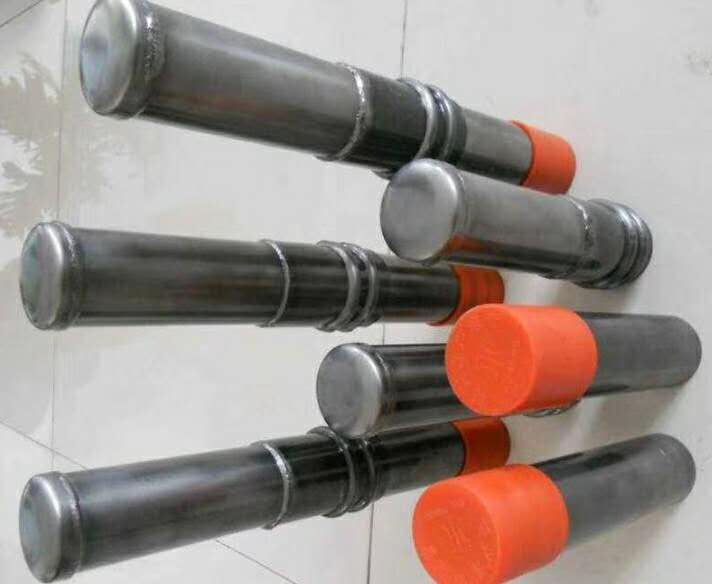

声测管

声测管的直径,通常比径向换能器的直径大l0mm即可,常用规格是内径50-60mm。管子的壁厚对透声率的影响很小,所以,原则上对管壁厚度不作限制,但从节省用钢量的角度而言,管壁只要能承受新浇混凝土的侧压力,则越薄越省。
